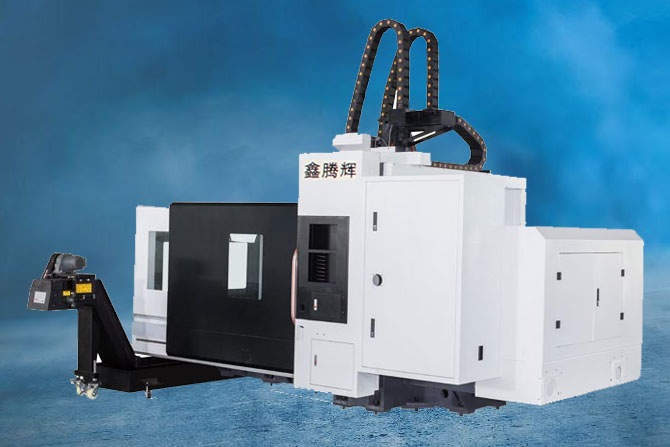

1613大型龍門精雕機機床特點：

多種配置靈活搭配——XTH-M1613大型龍門精雕機不僅可以安裝機械主軸，還能安裝高速電主軸。對于一些對加工行程要求比較大、光潔度要求比較高的用戶可選擇電主軸。對于切削力有比較高需求的用戶來講，則可以選擇機械主軸。機械主軸為BT-40的規格，主軸轉速為12000轉。選裝機械主軸后，同時還可以選裝容量為24把刀的伺服刀庫。如您選裝的是“三菱”系統，該刀庫還具備備刀功能，提升加工時效。

大跨度龍門結構——龍門跨度大，機床內部空間充裕，可直接將大尺寸大重量的工件吊裝進工作臺內。

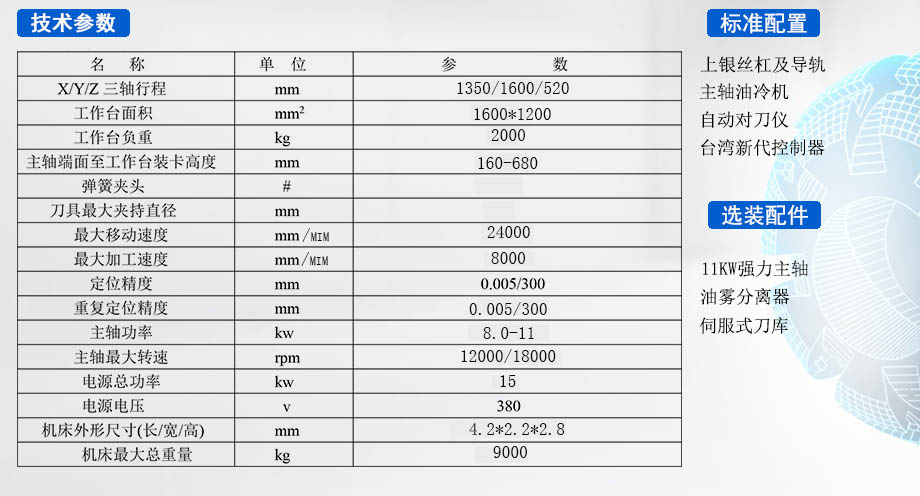

機床參數及功能：

高效自動換刀系統（選配）：機械主軸可選擇多達24T刀臂式刀庫，電主軸可選裝12T及以上容量的斗笠式刀庫。

機械主軸、電主軸任意選：可根據實際加工需求選擇機械主軸或者大功率電主軸（最大可安裝11KW）。

大行程大臺面：臺面面積可達1平米，1600*1200mm。

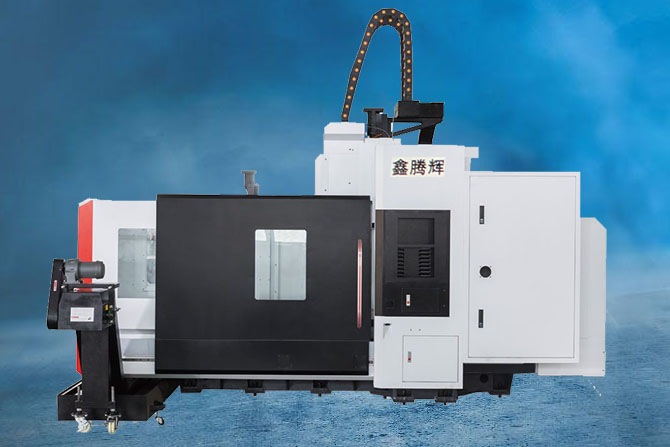

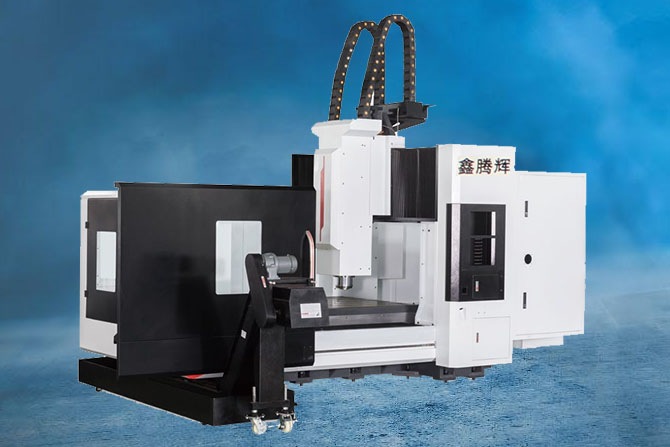

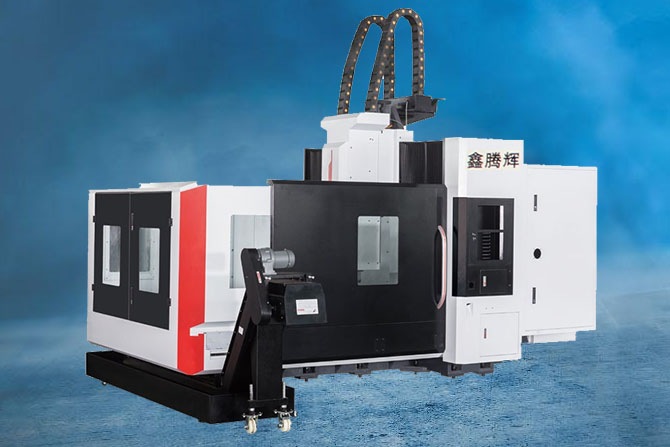

產品實拍圖：

聯系方式：

東莞市望輝機械有限公司

聯系人：許先生

聯系電話：139 234 13250

廠址：東莞市大朗鎮犀牛陂村瓦窯街35號

網址：m.cy008n.cn

M1613大型龍門精雕機的資訊：

大型龍門精雕機的編程軟件介紹：該機的編程軟件有很多種，下面我們來介紹一下UG這一軟件的基本編程方式。

一、常用快捷鍵：
二、工具解釋：
三、問答：
1、如何取消選擇？
按住Shift后，再左鍵選擇需要取消的特征。
2、如何把特征縮小？
主頁→特征→更多→縮放體。
3、如何更改創建特征的平面？
①在要修改的特征右鍵→編輯草圖→重新附著→選擇新的平面。
②重新編輯草繪特征→工具欄的直接草圖→更多→草圖特征→重新附著→選擇新的平面。
4、在草繪時如何引用現有的邊？
曲線→投影曲線。
5、草繪時，無對稱約束。 菜單→插入→草繪約束→對稱約束。
6、工程圖中如何批量隱藏曲線、中心線、基準面、基準點等。
Ctrl+W→曲線、中心線、基準面、基準點后面點減號。
7、工程圖中如何隱藏視圖邊界？
文件→首選項→制圖→視圖→工作流→取消邊界顯示。
8、鈑金環境中，展開后，如何收回去？
直接刪除該步驟即可。
9、如何在裝配圖中直接打開某零件？
在該零件圖上按右鍵→選設為顯示部件
10、在創建特征的時候無法陣列怎么辦？
菜單→編輯→特征→移除參數（變成IGS或STP的格式一樣）
11、工程圖中，標注尺寸時，老是被強行對齊怎么辦？
①該尺寸右鍵→原點→取消關聯，若無效，則使用②的方法。
②按住Alt鍵可任意放置。
12、工程圖中，詳細視圖（放大視圖）中，標簽的箭頭移不動怎么辦？
①定義視圖范圍時，確定邊界的那個點就是箭頭位置，按Shift鍵可隨意移動。
②在視圖邊界殼修改詳細視圖的邊界大小。
③按著SHIFT鍵直接隨意拖動。
13、如何測量特征的重量？大型龍門精雕機
A、菜單→工具→材料→指派材料→選擇特征→選擇材質→確定→菜單→ 分析→測量體→選擇特征→點對話框左上角的設置→測量體（更多）→ 結果顯示→顯示信息窗口→質量。
B、如果是UG系統里面沒有的材料，則要自己輸入該材料的密度： 菜單→編輯→特征→實體密度，后面就與上面的后半段一樣操作了。
14、工程圖中，前綴與尺寸間的距離太遠怎么辦？
雙擊尺寸→設置→文本→附加文本→文本間隙因子→數字改小。 如果是全部都要修改，可在標注前在首選項里面修改，如果是 已經標注了，需要批量修改，則點編輯設置→尺寸，然后修改。
15、在工程圖中，如何修改字體顏色，線條顏色？ 標注前，在首選項里面修改，如標注好了，則點編輯設置批量修改。
16、在工程圖中，要把半徑或者直徑的尺寸改為平放如何修改？ 首選項→制圖→尺寸→放置位置，修改為水平即可。
17、如何導入制定好的工程圖框模板？
①直接復制圖框后粘貼，注意圖框大小要一樣或者把3D圖復制到圖框去（但與原來的3D裝配無關聯）。
②在安裝目錄下放置制作好的圖框，路徑如下： program file→simens→nx10.0→localization→PTC→simpl chinese→startup 粘貼模板文件
③3D模型→轉工程圖→選擇圖框大小→取消默認的工程視圖→ 文件→導入→部件→確認→選擇需要的圖框→取消（否則會重復插入）【每次都要調整屬性】
18、批量修改顏色或者尺寸。 點編輯設置（與Ctrl+J差不多）→過濾→選擇需要修改的類型→全選→確定 19、如何取消單色顯示？
①視圖→可視化→首選項→顏色/字體→取消單色顯示。 ②在工程圖左側→圖紙按右鍵→取消單色的勾選。
20、工程圖的標題欄中，要進行加（減）一行（列）如何操作？
在標題欄按右鍵→編輯定義→編輯表→用鼠標框選一行表格→右鍵→選擇→行→右鍵→插入（在上方） 刪除一行或者列一樣的操作。
21、在工程圖中，如何添加零件加工要求的控制框，比如同軸度等？
菜單→插入→注釋→選擇特征控制框→輸入?yún)?shù)→選擇需要帶引線，并點零件位置為箭頭位置→ 選擇控制框的放置位置→直接拖動控制框調整位置。 ①如果需要兩個不同要求的，比如同軸度和垂直度在一起，只能手動疊加（一個有引線一個沒有） ②如果要控制框傾斜，則在文字的設置對話框里，修改文字角度即可改變。
22、在創建特征時，往往需要新建基準面，但想要修改時發現修改不了，說是固定了？
在創建基準面時，在對話框最下面的設置欄內勾選關聯即可。
23、在工程圖中，如何自由愉快地草繪？
在左邊圖紙頁下面，在草繪（若沒有就隨便草繪一個）上右鍵→設置→取消所有勾選→確定 這樣做無非是為了能順利地捕捉到特征的關鍵點。
24、若只想改變某個面的顏色，如何操作？
①Ctrl+J→類型過濾器→選擇面→確定→選擇需要變更顏色的面→確定→在顏色欄內選擇顏色→確定
②菜單→編輯→特征→指派特征顏色。【可以清除顏色，可以為某個小特征更改顏色】
25、Ctrl+M的快捷鍵使用不了怎么辦？
在角色那里，基礎和高級的之間多點幾次就好了。（其實是回到默認值）
26、作拉伸特征時，有什么技巧？大型龍門精雕機
做拉伸時，可以同時做出拔模角，但沒辦法兩個方向同時拉伸。 可以拉伸到面或者到下一個（下一個面是多個面或者復雜曲面時）。
27、做螺旋線時，有什么要注意的？
做螺旋線時，可以變直徑，變節距。如果是變化很大的， 起點還可以調整原始坐標的點距離（X、Y、Z）來變化。
28、工程圖中，如何生成一個斜視圖？
投影視圖→選擇父視圖→放置方法→選擇垂直于直線→放置視圖。
29、注釋（包括注釋、加工要求和基準等）箭頭如何移動？
雙擊注釋，回到編輯狀態→指引線：選擇終止對象，即新的位置。
30、如何移動特征中的某一個小特征，比如一個孔，或者一個凸臺、螺絲柱等？
選擇移動面即可，要選擇要移動的小特征的全部的面。
31、如何在特征上插入圖片？
一般在特征上需要比較復雜的圖形時用插入圖片的形式。 菜單→基準/點→光柵圖像。
32、改圖的標示圖標在哪里？
菜單→插入→注釋→符號標注→選擇自己所想的圖形（一般正三角形）。圖框大小和字體大小可修改。
33、我想要利用原有的特征的面如何操作？
A、曲面→曲面操作→抽取幾何特征→選擇面 B、曲面→曲面操作→偏置曲面→偏置距離為0→選擇面
34、如何使一個零件分為2個或者更多的零件？
主頁→特征→更多→拆分體，需要哪個，另一個則可以刪除或者隱藏，如果是為了方便修改，則修改后再合并。 拆分體后，兩部分都是存在的，可以按右鍵后按列表選擇。
35、如何利用曲面或者平面去修剪掉特征的某一部分？
A、主頁→特征→修剪體→選要被修剪的特征→選用于修剪的曲面→OK
B、曲面→曲面操作→修剪體→選要被修剪的特征→選用于修剪的曲面→ OK
36、如何參考另外一個特征B來生成或者修改特征A？
在裝配環境下，雙擊需要修改的特征A→菜單→插入→關聯復制→WAVE幾何鏈接→ 在對話框內選擇類型→選擇參考特征B→特征B或者面就過來了。 參考完成后，不能直接刪除參考特征B，必須用刪除體： 【可選擇面線體】 菜單→插入→修剪→刪除體→選擇參考特征B→刪除，OK。
37、當一個特征建立了很多特征，使整個零件特征很龐大，運行速度很慢時怎么辦？
A、轉為IGS或者STP格式文檔。
B、菜單→編輯→特征→移除參數【也可以對零件中的某一小特征進行移除參數】
38、在工程圖中，視圖之間不自動對齊如何設置？
A、正在生成視圖時：投影視圖對話框→放置→方法→勾選關聯對齊→ OK
B、已經投影的視圖：在投影視圖上按右鍵→視圖對齊→選擇視圖→選擇父項視圖（被投影的那個視圖）→確定
39、工程圖中，想要在圖框比例不是1:1的里面作輔助線，如何做到輔助線的尺寸也是1:1？
最左邊的工具角色→內容→高級（只有高級才顯示繪圖線條的工具）→回到特征界面→按右鍵→選擇曲線（此時 曲線工具就增加到工具欄中）【在經典模式條件下才行】→右鍵→擴大→就可以畫曲線了，此時的曲線尺寸為 1:1。
40、在工程圖中，插入圖框后，圖框的相關特性不會跟隨過來，需要每次都要重新設置，怎么辦？
在安裝目錄下：
program file→simens→nx10.0→localization→PTC→simpl chinese→startup→ model-plain-1-mm-template把這個文件里面增加各種圖紙大小即可，問題是只有新建圖紙才有效。
41、當使用偏置區域（偏移面）失敗時怎么辦？
可以利用移動面，當也失敗時，則用拉出面。
42、在裝配圖里，當是STP格式的裝配圖打開后，是沒有約束關系的，后來增加的零件需要裝配時注意。 先選擇的的那個零件為移動零件，后選擇的為固定零件。
43、利用另外一個體時，利用完一次之后還可以再次利用這個體嗎？
比如我減去這個體之后，大型龍門精雕機工具體就不見了。 可以再次利用的，在相減體對話框時，選擇更多→設置→勾選保存工具即可。
44、在修補圓形的曲面時，沒有曲面怎么辦？
修補時，在對話框下面選約束曲面即可。
45、如何在打開的裝配圖里面修改零件名？
標準化工具-GC工具箱→零組件更名及導出→在組裝圖中選擇需要更名的零件→選擇是否要?jiǎng)h除更改名字前的零件→確定。
46、在工程圖中，每次都要設置字體和顏色，如何一次性設定？
文件→實用工具→用戶默認設置→（左側）制圖→常規/設置→（右側）標準→隨便選一個，然后點定制標準→ 然后設置每項內容→另存為→輸入自己定義的名稱→若必要，則再次保存，回到工作界面→菜單→工具→制圖標準→ 選擇剛才自己定義的名稱→確定→保存→退出UG軟件→重新打開UG軟件，即可隨心所用了。
47、如何直接在3D圖上標注尺寸？
點菜單欄的應用模塊→在工具欄的左邊點PMI，此時PMI馬上出現在菜單欄中→點菜單欄的PMI→就可以選你所要的內容。 在尺寸工具中選線性→測量出來的尺寸放置的位置不是想要的，則在線性尺寸對話框中的方向進行調整。
48、利用彈簧工具畫彈簧后，想要修改彈簧參數怎么操作？
沒辦法修改原來彈簧的參數（有，但很復雜），可以在原圖上直接新建彈簧即可，原來的彈簧會自動被覆蓋掉。
49、畫齒輪也有齒輪模塊，方法同畫彈簧一樣，輸入相應的參數即可。
50、建立爆炸圖并轉為工程圖。 在3D模式下，進入裝配或者點菜單→裝配→爆炸圖→新建爆炸圖→隨便輸入一個名稱→確定→編輯爆炸圖→ 選定一個需要移動的零件（固定的那個不動）→選擇移動方向→在對話框選擇移動→確定→假如需要增加 追蹤線，則在爆炸圖菜單下選擇追蹤線→在回到菜單→視圖→操作→另存為→輸入一個視圖名稱→按 Ctrl+shift+D，轉到工程圖環境→插入視圖→選擇剛才另存為的視圖名稱→確定即可
