新型材料碳化硅比剛度高、熱穩定好、質量輕等一系列優良的物理化學性能，隨著科技的飛速發展，碳化硅材料是材料發展中最為迅速的一支新軍，已開始應用于汽車、機械、宇航、化工、石油等許多工業領域的發動機燃燒部件、火箭噴嘴、燃汽輪機發動機葉片、澆注金屬的澆口、熱電偶套管高溫下的熱交換材料、核燃料的包封材料等我國在SiC材料的研究方面基本上與國際同步，光學加工技術比較成熟，而機械加工方面還是比較薄弱的，鑫騰輝數控為了專門應對這種難以加工的陶瓷材料專門研制了一種新型的陶瓷精雕機，可以為碳化硅陶瓷的加工提供更好的方案，碳化硅陶瓷精雕機價格咨詢電話：136_998_99025。
   由于碳化硅材質越來越多地應用于機械行業，如果只靠燒結鑄造來保障尺寸精度和形位公差，這不僅增加鑄造的難度，也降低了公差配合的精度。針對碳化硅的硬度大、普通機械加工難的特點，

   碳化硅反應燒結的原理使SiC具有許多其它材質所沒有的優良特性：（1）比剛度大，單位載荷引起結構的變形小，尺寸穩定性好，可以降低反射鏡的厚度，做成蜂窩狀結構起到減重的目的，反射鏡與框一體化，減少裝調誤差。（2）熱變形系數小，抗熱震性性能優越，可使鏡體在較寬的溫度范圍內具有良好的熱穩定性，降低對熱控系統的要求，減少熱控系統的質量和功耗；（3）良好的熱傳導性能，當環境溫度變化時，材料內部很容易達到溫度平衡，不會引起很大的內應力，對環境適應能力強，服役壽命長。
    碳化硅機械件的加工工藝  相同結構的零件用普通車工、銑工能加工的，SiC機械件卻無法進行，需要特殊的加工方法如磨削加工、數控加工、電火花及超聲波等機械加工工藝。由于材質硬度大普通刀具難于切削，因此要用專用刀具。由于材質硬度大，難加工等特點，選擇剛度高、系統進給良好的精密磨床開展工藝試驗，當加工余量少于0.5mm時，磨削加工過程中邊緣處出現許多細微的崩邊，此時砂輪切削力顯著下降。經過分析，采取的工藝措施為：余量為0.5mm時，先倒成鈍角；另外用碳化硅粗砂輪修整金剛石精磨砂輪，并用冷卻水刷凈，可以有效地防止崩邊。
數控磨削加工數控加工集機械加工與數字控制于一體，主要靠編程控制車刀或銑刀加工出一些曲線或不規則曲線。目前對于磨床來說，數控磨床加工不了，靠計算機程序控制進給精度、機床速度等。
  由于碳化硅硬度非常高，砂輪磨損很嚴重，同時碳化硅磨削顆粒與機床導軌互研，對機床精度破壞性極大，采用機床導軌保護裝置也不能有效的進行防護，由于冷卻液的噴射，對環境污染較大，目前還沒有很好的解決方法，有待于進一步研究。

超聲加工可以加工各種導體、半導體、非導體材料，金屬材料和非金屬材料等，對于一些絕緣體碳化硅材料，不能用線切割加工，除了采用數控機床改造磨削加工外，可以采用超聲波加工。

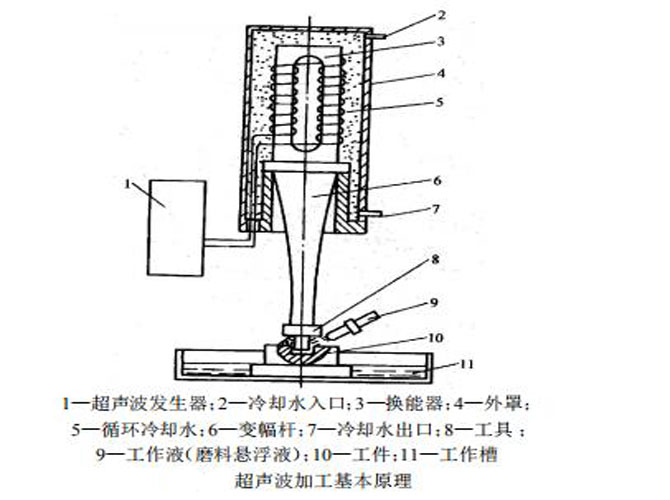

   超聲波振動，工具與工件之間的磨料懸浮液9的作用而進行的機械加工。裝卡時，工具輕壓在工件上，在工件和工具之間加入磨料和水或煤油等液態的懸浮液，當超聲換能器產生頻率為16000Hz以上的超聲頻軸向振動時，通過變幅桿將振幅放大到0.05~0.0mm，驅動工具端面作軸向超聲振動，將撞擊工作液中懸浮的磨粒以很大的速度和加速度不斷地撞擊、拋磨被加工表面，使其材料產生裂紋、破碎，被粉碎成很細的微粒分離出來，同時工作液受工具端面超聲振動，產生高頻、交變的液壓正負沖擊波，促使工作液滲入被加工材料的微細裂紋中，加劇了破壞作用。影響超聲加工精度的主要因素有加工尺寸及零件形狀、加工深度、被加工材料、工具精度及振動大小、磨料粒度以及機床、夾具的精度等，精度一般為±0.02～±0.05mm，加工精度與磨料粒度的關系最大，磨料顆粒越小，加工精度越高。
 采用碳化硅磨料，用煤油與磨料混合，加工孔時采用超聲旋轉加工方式，表面粗糙度為Ra0.8～1.6m，滿足設計圖紙要求，但是加工成本昂貴，加工時間長，對刀困難，局部崩邊，有待于進一步研究。通過對SiC材料的性能分析及零件的機械加工工藝的研究，摸索出適合碳化硅材料的機械加工工藝方法和工藝參數。
